花崗巖（Granite）它是大陸地殼中分布最廣的深酸性巖石，其礦物成分為應(yīng)時(shí)、主要化學(xué)成分為鉀長(zhǎng)石和斜長(zhǎng)石，主要化學(xué)成分為硅酸鹽和鋁硅酸鹽，其中二氧化硅含量可達(dá)65%以上Al2O3含量可達(dá)12%~17%它的顏色較淺，呈灰白色、肉紅色較為常見(jiàn)?；◢弾r廣泛分布于地球表面，是化學(xué)演化程度較高的大陸地殼主體，這也是地球區(qū)別于其他星球的重要標(biāo)志。揭示大陸地殼的生長(zhǎng)、花崗巖在地幔和地殼演化中具有重要意義，也是公認(rèn)的高級(jí)建筑結(jié)構(gòu)材料和裝飾材料。

花崗巖主要是地殼深熔的觀點(diǎn)已得到廣泛認(rèn)可。大面積的花崗巖主要出露在大陸地殼中，地殼巖石可發(fā)生不同程度的熔融，產(chǎn)生不同成分的花崗巖漿。文克勒（Winkler） 和PH?O=2x108Pa硬砂巖的熔融實(shí)驗(yàn)充分表明，大陸地殼物質(zhì)的部分熔融可以產(chǎn)生花崗巖漿，并且所產(chǎn)生的熔體的成分可以隨著熔融程度的增加而不斷變化。因此，具有相同成分的源巖可以在不同的溫度下熔融，形成不同成分的花崗巖。

地殼熔融形成塊狀花崗巖的一個(gè)重要問(wèn)題是熱源目前主要有兩種認(rèn)識(shí)：首先，造山運(yùn)動(dòng)導(dǎo)致地殼增厚，進(jìn)而導(dǎo)致地?zé)崽荻仍黾雍蛶r石部分熔融；二是熱源主要來(lái)自地幔，幔源基性巖漿以底侵形式聚集在地殼底部這種高溫巖漿帶來(lái)的巨大熱量使下地殼發(fā)生大規(guī)模變質(zhì)和部分熔融，形成花崗巖巖漿。來(lái)自地幔的基性巖漿不僅提供了花崗巖巖漿形成所需的熱量，而且來(lái)自地幔的一些基性巖漿與下地殼熔融產(chǎn)生的酸性巖漿混合形成不同類(lèi)型的花崗巖類(lèi)巖石，形成一系列成分連續(xù)過(guò)渡的巖石組合。這也是目前關(guān)于花崗巖漿混合的主流觀點(diǎn)。

除溫度外，花崗巖漿的形成還受加水和減壓的控制。水的加入可以大大降低巖石的熔融溫度，壓力的降低使巖石的熔點(diǎn)降低，有利于巖石的熔融地球的延伸地殼是一個(gè)減壓環(huán)境，這使得地球 同時(shí)，它有利于軟流圈物質(zhì)的上涌和幔源巖漿的底侵作用，從而導(dǎo)致地球的隆升地殼溫度和促進(jìn)地球和地球的融化外殼材料。

花崗巖是一種廣泛分布的礦物，占70%地球與海洋地殼是大陸地殼的主體，具有高度演化的化學(xué)成分。世界上花崗巖礦產(chǎn)資源非常豐富，但只是局部或品種不足。一般來(lái)說(shuō)，在火成巖分布區(qū)或深變質(zhì)巖帶中可能有花崗巖礦產(chǎn)資源。

到2023年，世界上花崗巖儲(chǔ)量最多的國(guó)家是土耳其，占全球儲(chǔ)量的40%到2022年，中國(guó)裝飾用花崗巖的儲(chǔ)量為16.95億立方米。到2021年，世界 印度是美國(guó)最大的花崗巖供應(yīng)商，占全球出口的465%，其次是中國(guó)，占全球出口的105%此外，巴西、葡萄牙、西班牙、挪威和南非等國(guó)家的花崗巖儲(chǔ)量也很豐富，它們是世界上花崗巖的主要出口國(guó)。

礦物組成

花崗巖主要由應(yīng)時(shí)生產(chǎn)、鉀長(zhǎng)石和斜長(zhǎng)石由礦物組成，一些花崗巖品種混有少量角閃石、云母或其他礦物，不同類(lèi)型花崗巖的礦物成分不同，這與花崗巖形成的構(gòu)造環(huán)境有關(guān)。化學(xué)成分主要是硅酸鹽和鋁硅酸鹽，其中二氧化硅含量可達(dá)65%以上Al2O3含量可達(dá)12%~17%化學(xué)成分因產(chǎn)地而異。

物理特性

花崗巖顏色淺，呈灰白色、肉色紅色更常見(jiàn)，也有藍(lán)灰色或灰黑色，區(qū)別由長(zhǎng)石和深色礦物決定?；◢弾r密度一般為2.5 ~ 3.3g/立方厘米，孔隙率0.04 ~ 2.8%，吸水率0.11%~0.7%，軟化系數(shù)為0.78~0.86，肖氏硬度71 ~ 79，莫氏硬度6~7，其抗壓強(qiáng)度與晶體直徑有關(guān)，而粗?；◢弾r的抗壓強(qiáng)度可達(dá)78.4~ 98MPa，中?；◢弾r可達(dá)117~ 147MPa，細(xì)?；◢弾r可達(dá)147 ~ 284MPa，抗彎強(qiáng)度為抗壓強(qiáng)度的1/15~1/7抗凍性為100~200次凍融循環(huán)（具有飽和含水量的材料在低溫環(huán)境中凍結(jié)，然后在常溫環(huán)境中解凍這個(gè)過(guò)程被稱(chēng)為凍融循環(huán)），拋光性能好，拋光后光潔度可達(dá)100度以上。耐火性差當(dāng)溫度達(dá)到800℃以上時(shí)，花崗巖中的二氧化硅晶體將發(fā)生晶體轉(zhuǎn)變并膨脹和開(kāi)裂。

結(jié)構(gòu)特征

花崗巖礦物是全結(jié)晶的等顆?；虿坏阮w粒鑲嵌結(jié)構(gòu)、塊狀結(jié)構(gòu)、片麻狀結(jié)構(gòu)、豬肉狀結(jié)構(gòu)，有時(shí)是礦物定向排列形成的流體結(jié)構(gòu)，礦物顆粒緊密嵌入其中， 難以有空隙，水分不易滲透和風(fēng)化，這是花崗巖能長(zhǎng)期保持堅(jiān)固的原因之一。

建筑

花崗巖是公認(rèn)的高級(jí)建筑結(jié)構(gòu)材料和裝飾材料，其石材常被制成塊石和板狀裝飾石。塊石被用作重要大型建筑的基礎(chǔ)、勒腳、柱子、欄桿、臺(tái)階和其他部分以及橋梁、水壩和其他工程是永久性工程、紀(jì)念建筑的好材料。板狀石質(zhì)地堅(jiān)實(shí)，華麗莊重，是室內(nèi)外高檔裝飾板。由于建筑物使用的部件不同，花崗巖表面的加工要求也不同通常，板狀石可以分為砧板、機(jī)刨板、粗磨板、磨光板四種。砧板大多用于室外地面、臺(tái)階、基座等處；刨床通常在地面上使用、臺(tái)階、基座、踏步、檐口等處；粗磨板常用于墻面、柱面、臺(tái)階、基座、紀(jì)念碑、葛碑、銘牌等處；拋光板因其多彩的圖案和光澤而多用于室內(nèi)和室外墻壁、地面、圓柱形裝飾，用作旱冰場(chǎng)的地板、紀(jì)念碑、墓基碑、銘牌等處。

工業(yè)

花崗石在化工、石油、釀造、食品、無(wú)機(jī)酸制造電鍍等工業(yè)部門(mén)用作耐酸腐蝕材料，在精密儀器制造中精確成型、經(jīng)過(guò)高度拋光后，可用作精密儀器的底座、支架、平行軌、v形塊和其他高精度儀器以及各種鐘架、測(cè)量座等?；◢徥米鞑Ａ?、陶瓷配料不僅可以簡(jiǎn)化配料過(guò)程，而且可以減少純堿用量，縮短燒成時(shí)間，改進(jìn)成型工藝，提高產(chǎn)品質(zhì)量。

花崗巖開(kāi)采有兩種類(lèi)型露天開(kāi)采和地下開(kāi)采，其中大多數(shù)是露天開(kāi)采，開(kāi)采過(guò)程可概括為剝離、分離、翻倒、分割、移位、整形、吊裝運(yùn)輸、清渣排廢等八道工序。開(kāi)采花崗巖的具體方法與石頭的類(lèi)型有關(guān)、地雷類(lèi)型和其他因素。

開(kāi)采方法

1）礦用圓鋸與掏槽相結(jié)合的低臺(tái)階采礦方法：開(kāi)采效率最高，開(kāi)采成本最低但原料的規(guī)格受鋸片直徑的限制，原料規(guī)格單一使用大型直圓鋸或調(diào)整切割原材料的尺寸方向可以盡可能增加原材料的體積，但原材料的某些表面的平整度較差。

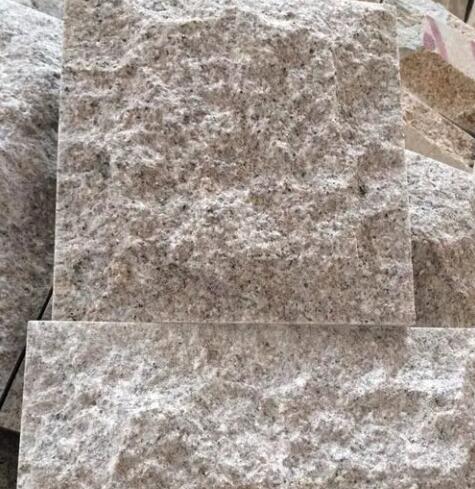

花崗巖

2）礦用圓盤(pán)鋸和串珠鋸相結(jié)合的低臺(tái)階采礦方法：其特點(diǎn)與圓鋸開(kāi)采和排孔崩裂低臺(tái)階開(kāi)采相同，但開(kāi)采出的廢料表面平整度較好，與之相比，直接開(kāi)采成本會(huì)有所增加。

3）串珠鋸與排孔崩裂相結(jié)合的高臺(tái)階采礦方法：這種方法的開(kāi)采效率和成本適中，但可以大量獲得各種規(guī)格的廢料，廢料的塊度最大，廢料的開(kāi)采率相對(duì)較高。

4）串珠鋸全鋸高臺(tái)階采礦法：這種采礦方法質(zhì)量最好，廢品率最高，但開(kāi)采成本也最高，適用于高品位花崗巖的開(kāi)采。

5）火焰切割機(jī)與排孔分裂聯(lián)合采礦法：由于火焰切割機(jī)的缺點(diǎn)和柴油消耗成本較高，這種采礦方法是可行的，但通常不推薦使用。只有在凹陷露天、高臺(tái)階開(kāi)采花崗巖礦山可在準(zhǔn)備階段使用。
